分布式光伏并网的 “守门员”——防逆流保护装置

      光伏防逆流装置，也称为逆功率保护装置，是一种用于光伏发电系统的设备，其主要功能是防止光伏发电系统中的电力反向流入电网。在正常情况下，光伏发电系统将直流电转换为交流电并入电网，但当光伏发电量超过本地负载需求时，多余的电力可能会通过低压配电变压器向上级电网反向输送，这种现象称为“逆流”

      光伏防逆流装置通过实时监测并网点的电压和电流信号，判断是否存在逆流现象。当检测到光伏发电功率大于负荷功率时，装置会自动调节逆变器的输出功率，以减少发电量，直至光伏发电功率小于负荷功率，从而避免电力反向流入电网。这种调节可以通过切除部分或全部逆变器支路来实现，以确保光伏系统发出的电力仅用于本地负荷使用，不进入上一级电网。

      此外，光伏防逆流装置通常安装在并网衔接点的开关柜中，能够快速断开光伏侧与电网侧的并网点，以防止逆流对电网造成不利影响。在实际应用中，防逆流装置可以显著提高光伏发电系统的安全性和稳定性，避免因逆流引起的电压波动、电流谐波等问题，从而保护电网的稳定运行和用户设备的安全。

      光伏防逆流装置是分布式光伏发电项目中不可或缺的安全保护措施，通过实时监测和智能调节，确保光伏发电系统在发电功率超过负荷功率时能够有效防止电力反向流入电网，保障电力系统的安全稳定运行。

ZR-WB312(N)防逆流保护装置

       ZR-WB312（N）防逆流保护装置用于35kV电压等级及以下的分布式光伏发电，余热发电厂等，其功能设定依据国家发布的分布式电源并网相关标准规范，集成分布式电源并网所需的开关设备、保护、测控、通信等功能。装置实现了分布式电源并网点处所需设备的集成化、简约化，实现分布式电源接入配电网的即插即用。

ZR-SF427防逆流智慧管理装置

      ZR-SF427防逆流智慧管理装置以其数据处理与智能调控能力，承担起逆变器发电功率柔性调节的重任。它能够实时监测电网状态与负载变化，通过精密的算法分析，精准调节逆变器的输出功率，确保光伏系统能够在满足本地负载需求的同时，最大化地利用太阳能资源。这种灵活的调节机制，不仅提高光伏系统的发电效率，还有效避免能源浪费。

装置应用原理

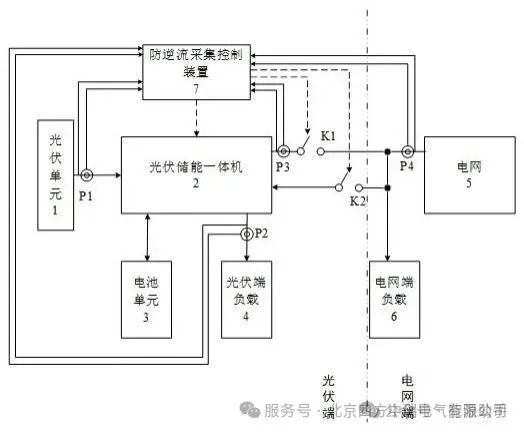

防逆流控制以配电的公共连接点有功功率为控制目标，综合考虑拓扑关系、各种约束条件后，计算出发电单元的有功目标值，下发控制指令，避免并网点的功率倒送到电网，并实时采样有功功率等数据形成闭环控制。

正常运行状态下，电网进线处功率与设定值(防止逆流的死区值)实时比较，作为是否防有功倒送的判据。当电网进线处功率小于设定值时，需降低光伏进线处功率；当电网进线处功率增大时，需提高光伏进线处功率

结语
